Máy kiểm tra ắc quy in kết quả Gys BT2010 ( Ref: 055339) đến từ thương hiệu GYS – Pháp. GYS là thương hiệu nổi tiếng của Pháp chuyên sản xuất, lắp ráp trang thiết bị máy móc công nghiệp, hiện đại cho ngành sửa chữa ô tô đặc biệt là thiết bị chuyên về đồng sơn. Tân Minh Giang là đơn vị nhập khẩu trực tiếp sản phẩm đến từ thương hiệu GYS. Cung cấp cho hãng ô tô tại thị trường Việt Nam như : Ford, Mercides Benz, Toyota, Hyundai, Suzuki, MG, Honda…
THÔNG TIN CHI TIẾT:
- Kiểm tra điện áp bình 6V -12V
- Kiểm tra điện áp khởi động 12V – 24V
- Kiểm tra điện áp máy phát 12V – 24V
- In kết quả trực tiếp từ máy in tích hợp sẵn.
- Tương thích với nhiều loại bình và tiêu chuẩn bình như EN, DIN, SAE, JIS, IEC dung lượng từ 7 – 230 Ah
- Màn hình đơn sắc dễ quan sát
- Sử dụng 6×1.5V pin AA đi kèm cùng máy.
I. CHUẨN BỊ
1-Đảm bảo rằng khu vực được thông gió tốt trước khi thực hiện kiểm tra.
2-Nhiệt độ hoạt động được khuyến nghị: Từ 0 ° C (32 ° F) đến 50 ° C (122 ° F).
3-Kiểm tra cọc bình, nếu phát hiện oxy hóa thì phải vệ sinh sạch sẽ trước khi tiến hành kiểm tra.
4-Đảm bảo rằng pin 6 x 1,5V được lắp trong ngăn chứa pin. Nếu pin yếu, màn hình hiển thị “LOW ENERGY” thay pin AA mới.
5-Kết nối cực ÂM (màu đen) của máy đến cực ÂM ắc quy, cực DƯƠNG (màu đỏ) của máy đến cực DƯƠNG ắc quy.
6-Để kiểm tra hệ thống 24V, kiểm tra từng ắc quy 12V.
II. CÀI ĐẶT THIẾT BỊ.
1-Cài đặt ngôn ngữ
Trên menu chính chọn “Language Choice” nhấn ENTER, dùng phím điều hướng để chọn ngôn ngữ cần dùng.
2-Cài đặt độ sáng màn hình.
Trên menu chọn “Brightness” nhấn ENTER, chỉnh độ sáng màn hình bằng phím điều hướng.
3-Bộ đếm (Test counter)
Hiện thị số lần thao tác: start and stop test, battery test và system test
4-Cá nhân hóa bản in (information)
Nhập thông tin: Tên cửa hàng, địa chỉ, số điện thoại để xuất ra bản in.
III. CHỨC NĂNG MÁY
1 -Chức năng BATTERY TEST:
-Trên menu chọn BATTERY TEST
-Sau đó chọn loại tiêu chuẩn bình ắc quy (EN, CCA, BCI, CA, MCA, JIS, DIN, CEI, SAE, GB)
| Tiêu Chuẩn | Mô Tả | Dải |
| CCA | Dòng khởi động lạnh , dược xác lập bởi SAE dòng khởi động của ắc-quy ở nhiệt độ 0oF ( -17,8 oC ) | 100 – 1400 |
| EN | Tiêu chuẩn châu âu | 100 – 900 |
| IEC | Ủy ban thiết bị điện quốc tế | 100 – 550 |
| SAE | Hiệp hội kỹ sư ôtô | 100 -1400 |
| DIN | Tiêu chuẩn công nghiệp của đức | 100 – 550 |
| JIS # | Tiêu chuẩn của nhật , Ghi trên bình ắc –quy dưới dạng số và chữ , ví dụ như : 80D26 . | 72 mã |
KẾT QUẢ
| Hiện thị | Tình Trạng | Diễn Giải |
| Battery in good condition
(Ắc quy tốt) |
BATTERY OK
xx.xxx V xxxx SAE |
The battery is operational.
Tiếp tục sử dụng |
| Good condition, to be recharged
( Ắc-quy tốt cần nạp thêm ) |
OK TO RECHARGE
xx.xxx V xxxx SAE |
Battery in good condition but low state of charge
Nạp đầy ắc-quy và sử dụng tiếp . |
| Recharge and test again
( Nạp và kiểm tra lại ) |
CHARGE & TEST
xx.xx V xxxx SAE |
Recharge the battery and perform the test again.
Nạp đầy ắc-quy và kiểm tra lại .Nếu ắc-quy không được nạp đầy trước khi sử dụng có thể dẫn đến kết quả kiểm tra sai. |
| Replace (Thay thế) | TO BE REPLACED
xx.xx V xxxx SAE |
The battery is nearing the end of its life. Replacement required.
Ắc quy gần hết hạn sử dụng, cần thay thế |
| Battery damaged, replace | CEL FAULT TO REPLACE
xx.xx V xxxx SAE |
A problem at the cell level is observed. Replace the battery.
(Hỏng ngăn, thay ắc quy khác) |
| ERROR CHARGE | ERROR CHARGE | Ắc quy vượt quá 3000 CCA hoăc kết nối kẹp không chính xác |
| Code | CODE
xxxxxxxxxxx |
To obtain the test code. Truy nhập vào test code |
2 -Chức năng SYSTEM TEST:
-Trên menu chọn SYSTEM TEST
Tắt tất cả các thiết bị tiêu thụ điện: đèn, điều hòa, radio …
Khởi động xe, máy sẽ báo kết quả theo bảng
| Kết quả | Hiện thị | Diễn giải |
| CRANKING VOLTS LOW | CRANKING VOLTS
x.xxx V LOW |
Điện áp khởi động thấp, ắc quy cần sạc lại hoặc thay thế. |
| CRANKING VOLTS NORMAL | START VOLTS
x.xxx V NORMAL |
Điện áp khởi động bình thường. |
| CRANKING VOLTS NO DETECTED | CRANKING VOLTS NO DETECTED | Điện áp khởi động không đo được, thực hiện lại quy trình |
Nếu điện áp khởi động bình thường nhấn ENTER FOR CHANGING TEST để tiếp tục kiểm tra tình trạng sạc.
-MAKE SURE ALL LOADS ARE OFF tắt phụ tải: đèn, điều hòa, radio …
-ALT. IDLE VOLTS LOW: điện áp sạc vào ắc quy thấp, kiểm tra lại máy phát, tiết chế
– ALT. IDLE VOLTS HIGH: điện áp sạc vào ắc quy cao, kiểm tra lại máy phát, tiết chế
– ALT. IDLE VOLTS NORMAL: điện áp sạc vào ắc quy bình thường
–TURN ON LOADS AND PRESS ENTER: bật tất cả phụ tải
Khi kiểm tra loại động cơ dầu đời cũ thì cần phải tăng vòng tua máy lên 2500 rpm trong 15 giây
Nhấn ENTER để tiếp tục kiểm tra độ chênh lệch điện áp nạp vào ắc quy. Một trong hai kết quả sẽ hiện thị
-RIPPLE DETECTED XX.XX V NORMAL OR NO DETECT: chức năng điốt tốt
– RIPPLE DETECTED XX.XX V HIGH: một trong những điốt bên trên máy phát không hoạt động. Kiểm tra lại máy phát
Nhấn ENTER để tiếp tục kiểm tra tình trạng sạc có phụ tải (đèn, điều hòa, radio …)
-ALT.LOAD VOLTS XX.XX V NORMAL: điện áp nạp vào ắc quy tốt.
– ALT.LOAD VOLTS XX.XX V LOW OR HIGH: điện áp nạp vào ắc quy quá thấp hoặc quá cao, kiểm tra lại máy phát và tiết chế.
3 -Chức năng “START-STOP TEST”:
(Used on vehicles such as BMW, Mercedes and Porsche with Start-Stop battery technology or “SYSTEM TEST” and press <<Enter>>)
– Trên menu chọn START STOP
-BATTERY TYPE EFB or AGM: chọn loại ắc quy EFB hoặc AGM
-SEECT RATING
-SAE(CCA): 40 ~ 3000
-EN: 40 ~ 2830
-DIN: 25 ~ 1685
-IEC: 30 ~ 1985
-Sau khi kiểm tra máy sẽ báo các kết quả sau:
-GOOD & PASS: ắc quy tốt
-GOOD & RECHARGE: ắc quy tốt nhưng cần sạc lại
-RECHAGE & RETEST: sạc lại ắc quy và kiểm tra lại
-BAD & REPLACE: ắc quy không cầm đươc điện, thay thế
-BAD CELL & REPLACE: Hỏng ngăn, thay thế

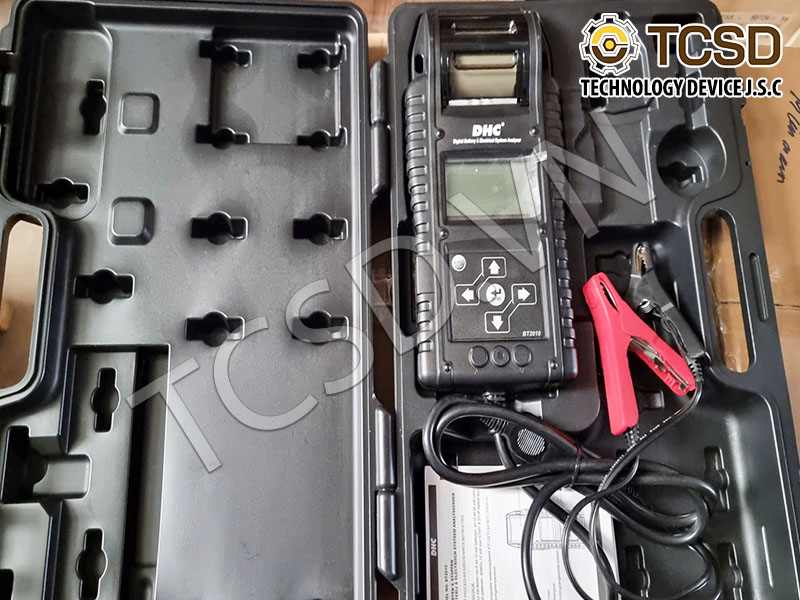

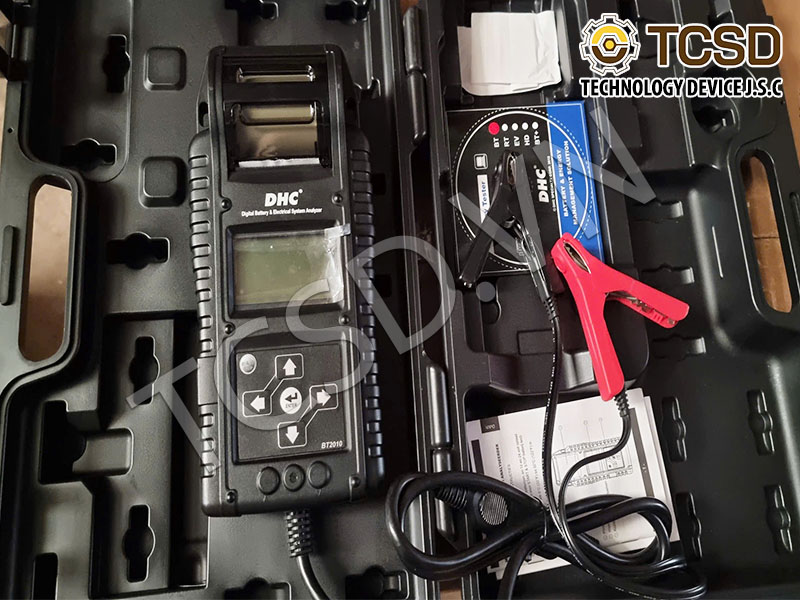

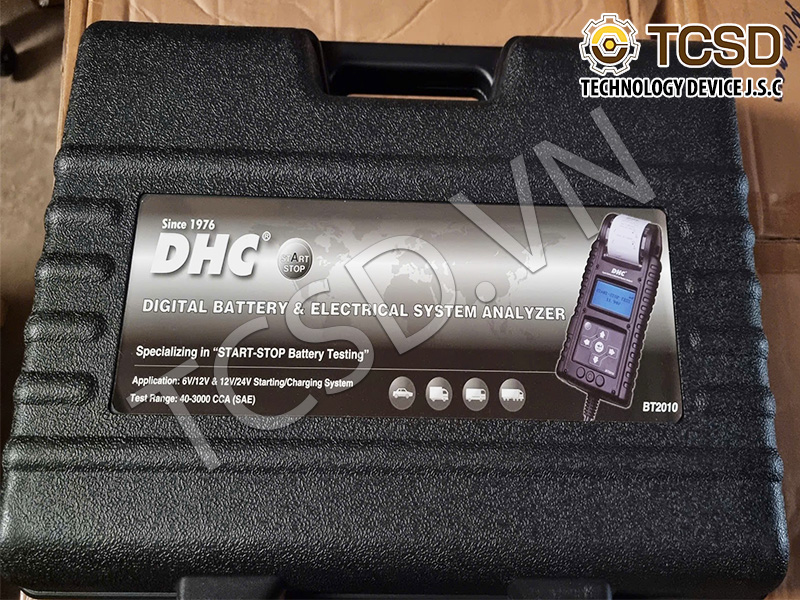

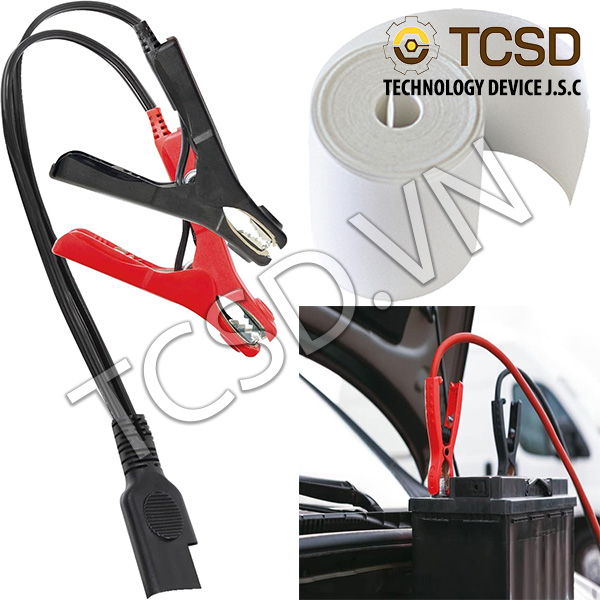

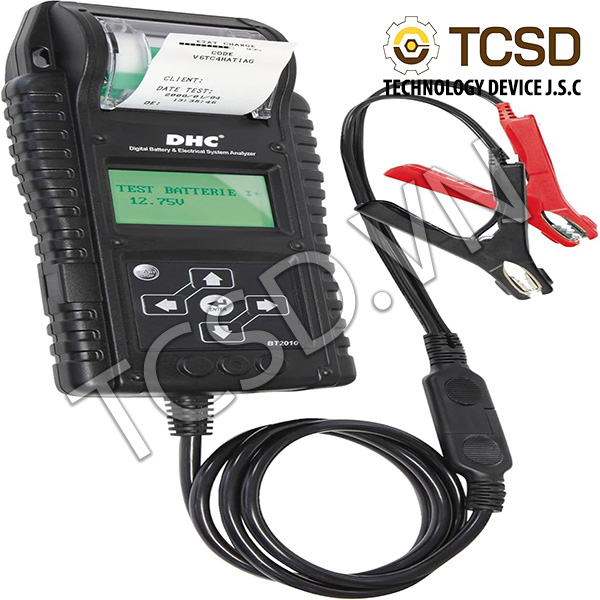

HÌNH ẢNH THỰC TẾ SẢN PHẨM MÁY KIỂM TRA ẮC QUY IN KẾT QUẢ GYS BT2010
