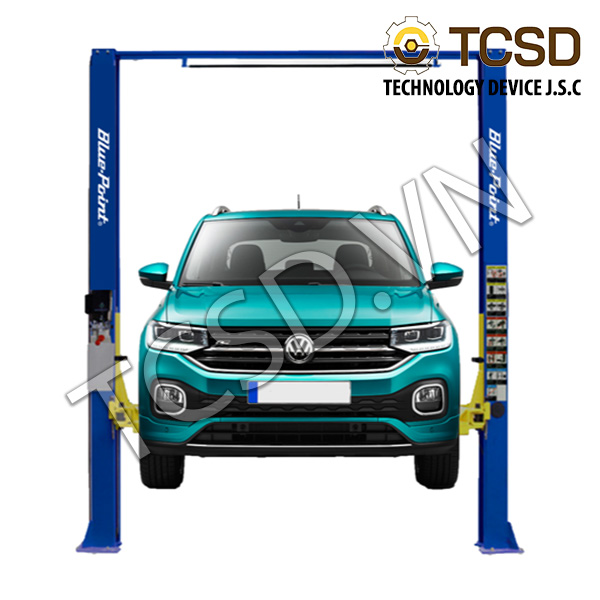

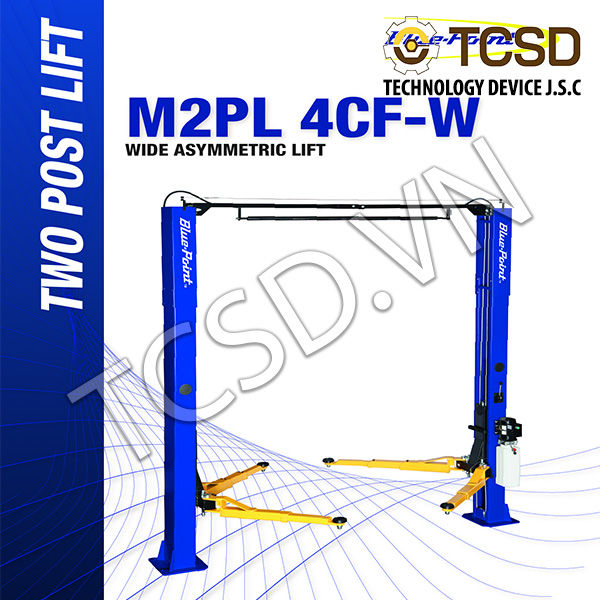

Cầu nâng 2 trụ cổng trên Bluepoint M2PL 4CF-W là trang thiết nâng hạ ô tô, phục vụ công việc bảo dưỡng, sửa chữa gầm ô tô, đại tu máy… Thiết bị được các đại lý hãng ô tô như: VINFAST, BYD, MITSHUBISHI, HYUNDAI… đánh giá cao về chất lượng, độ bền, thẩm mỹ, giá cả cạnh tranh nhất so với thị trường.
Thương hiệu BLUEPOINT SNAP ON USA đã tồn tại và phát triển trên 20 năm tại thị trường MỸ . HÃNG SẢN XUẤT BLUEPOINT SNAP ON USA chuyên sản xuất và phân phối toàn cầu một loạt các loại cầu nâng ô tô bao gồm: cầu nâng 2 trụ, 4 trụ, cắt kéo, cầu di động, cầu đổ xe, trang thiết bị kiểm tra góc lái, bộ cân chỉnh lái 3D…
Công Ty Cổ Phần Công Nghệ Thiết Bị TCSD là đơn vị nhập khẩu 100% thương hiệu BLUEPOINT SNAP ON USA phân phối tại thị trường Việt Nam.
Đầy đủ giấy chứng nhận CO, CQ, chất lượng nhà máy sản xuất … Một trang thiết bị không thể thiếu cho nhu cầu sửa chữa ô tô hiện hành.
Chứng nhận nhà phân phối hãng BLUEPOINT
THÔNG SỐ KỸ THUẬT CẦU NÂNG 2 TRỤ CỔNG TRÊN BLUEPOINT
- Hãng sản xuất: Bluepoint – Snap on USA
- Model: M2PL 4CF-W
- Lắp ráp tại nhà máy snapon kushan china
- Tải trọng: 4000 Kg
- Thời gian nâng/ hạ: 40-60/ 25-70 s
- Thời gian nâng/ hạ: 40-60/ 25-70 s
- Chiều cao tổng thể: 3676 mm
- Điểm kê thấp nhất: 110 mm
- Khoảng ra vào xe: 2551 mm
- Lock khóa cơ khí
- Nguồn điện sử dụng: 220V/1ph hoặc 380V/3ph

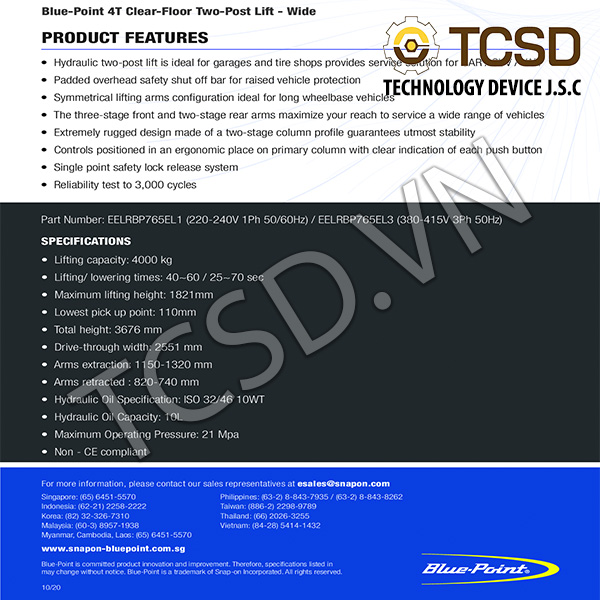

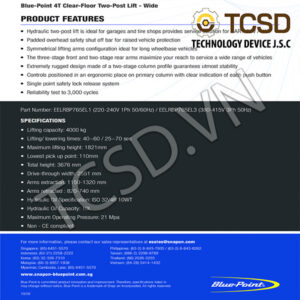

Bảng thông số kỹ thuật cầu nâng 2 trụ cổng trên Bluepoint
HƯỚNG DẪN LÀM MÓNG CẦU NÂNG 2 TRỤ CỔNG TRÊN
- Cầu nâng 2 trụ được lắp đặt trên 2 khối bê tông bằng tắc kê nở/ đinh( phụ kiện đi theo cầu nguyên bản ).
- Vì vậy trước khi lắp đặt, khách hàng cần làm móng theo tiêu chuẩn đúng theo nhà sản xuất đưa ra, công ty hỗ trợ hướng dẫn quý khách vị trí đặt cầu hợp lý, đúng nhu cầu khách hàng, móng bê tông đạt yêu cầu.
- Khoảng cách phù hợp cách tường theo chiều hướng xe vào là 3m miệng hố hoặc 3m5 tâm hố móng. Khoảng cách 2 bên hướng ngang tối thiểu 30cm mép ngoài hố móng.

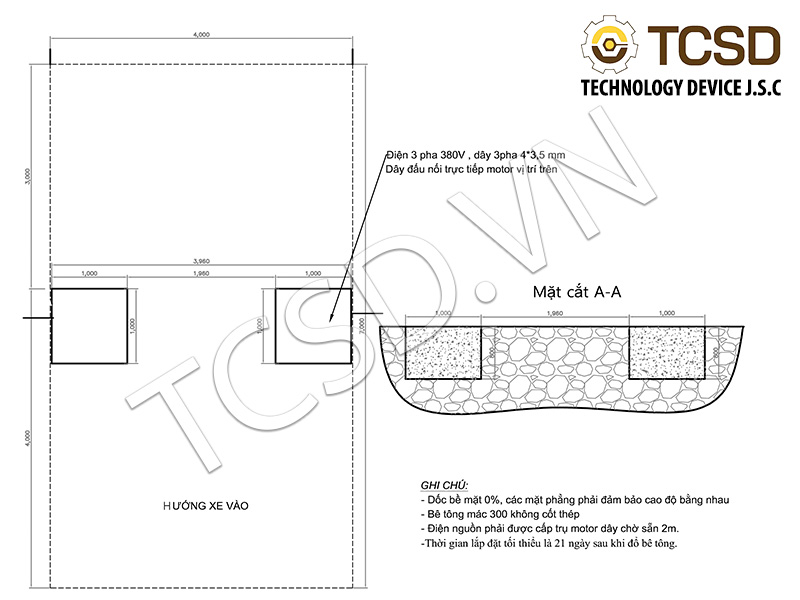

Bản vẽ móng xây dựng cầu nâng 2 trụ cổng trên Bluepoint M2PL 4CF-W
TRÌNH TỰ THAO TÁC KHI NÂNG VÀ HẠ CẦU NÂNG 2 TRỤ CỔNG TRÊN BLUEPOINT
A. Quá trình nâng cầu 2 trụ cổng trên BLUEPOINT
- Hạ cầu đến mức thấp nhất và khóa hãm tay cầu được mở hoàn toàn.
- Mở rộng hết mức 4 tay đỡ cầu nâng để cho xe vào dễ dàng.
- Cho xe vào cầu nâng sao cho trọng tâm xe trùng tâm cầu.
- Kéo 4 bát đỡ của tay cầu vào vị trí chịu lực dưới gầm xe ( vị trí mà không bị trượt, không quay, không dễ di chuyển khi nâng, theo vị trí nâng của nhà sản xuất…)
- Chỉnh chiều cao khe hở giữa bát đỡ cao su của tay cầu với các điểm tì đỡ của xe tương ứng sao cho tương đối bằng nhau ( sai lệch dưới 2cm).
- Nâng xe lên cho đến khi bát đỡ cao su gần chạm vào xe.
- Kiểm tra từng tay và chìa khóa các tay cầu lại.
- Nâng xe tiếp tục khoảng 20cm, sau đó dừng lại. Đi một vòng kiểm tra lại sự tiếp xúc của từng bát đỡ với điểm tì của xe xem có tốt không, nếu không phải hạ xuống để chỉnh lại trước khi nâng.
- Nếu các điểm tiếp xúc tốt, thì tiếp tục nâng xe cho đến độ cao cần thiết thao tác.
- Ấn cần xả dầu để cầu hơi tụt xuống và 2 cóc hãm cơ khí ở hai bên cột đóng hoàn toàn trước khi chui vào gầm làm việc.
B. Quá trình hạ cầu nâng 2 trụ cổng trên BLUEPOINT
- Kiểm tra và dọn sạch các vật cản trở đang để ở dưới gầm xe.
- Nâng lên xe lên khoảng 10cm.
- Đè mở các cóc hãm cơ khí của cả 1 bên cột ra hoàn toàn.
- Ấn nút xả dầu để hạ đến điểm thấp nhất.
- Mở khóa 4 tay, gạt 4 tay đỡ mở rộng ra hoàn toàn.
- Lái xe ra khỏi khu vực cầu.

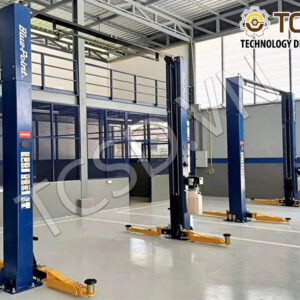

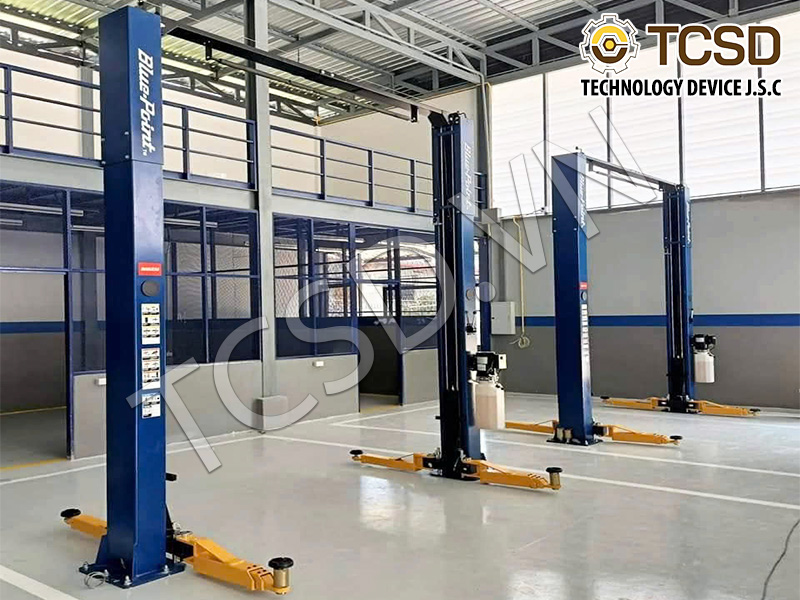

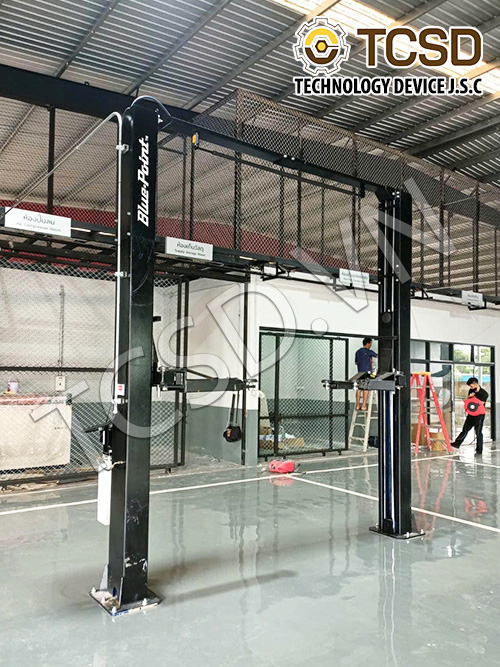

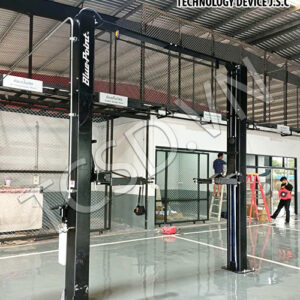

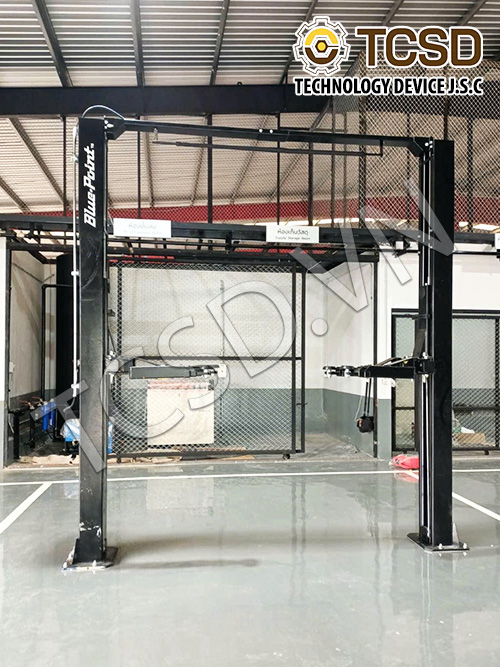

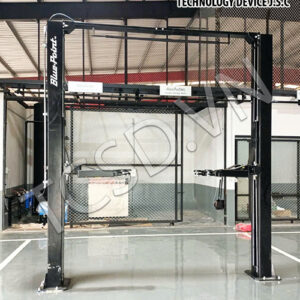

HÌNH ẢNH LẮP ĐẶT HOÀN THIỆN – NGHIỆM THU CẦU NÂNG 2 TRỤ CỔNG TRÊN BLUEPOINT M2PL 4CF-W
